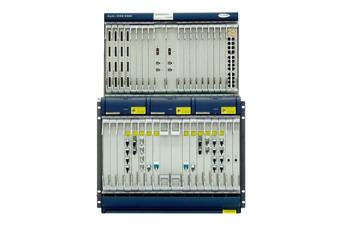

OSN3500設備電源模塊UPM

　　OSN3500電源板UPM為外置式不間斷電源模塊，可以將110V/220V交流市電轉換為傳輸設備需要的-48V直流電壓，主要應用于無法提供-48V直流供電系統或要求帶蓄電池的電信運營商。

　　OSN3500 UPM 配套策略如下所示：

　　OSN3500普通子架PDU配套N1PDU或DPD100-2-8 PDU;配套PIU為N1PIU或N1PIUA ;配套UPM 為EPS75-4815AF或ETP4890。增強型(1100W)子架PDU配套為N1PDU或DPD100-2-8 PDU;PIU配套為N1PIUA;UPM配套為 EPS75-4815AF或ETP4890。

　　OptiX OSN3500III型(2300W)子架PDU配套為TN51PDU或DPD63-8-8 PDU;PIU配套為N1PIUB ;UPM配套為EPS75-4815AF或ETP4890。

　　不間斷電源模塊UPM(Uninterruptible Power Modules)是專用電源系統，編號EPS75-4815AF和ETP4890。UPM能夠直接將110V/220V交流市電轉換到傳輸設備需要的-48V直流通信電壓，適合無法提供-48V直流電供給通信設備或要求帶蓄電池的電信運營商。

　　電源系統由整流模塊、監控模塊和交直流配電插框組成。整流模塊和監控模塊均采用熱插拔設計，在系統不停機的情況下可更換損壞的模塊。UPM的電源盒可以直接安裝在OSN3500設備19英寸機柜或ETSI機柜中。

　　當UPM電源系統使用蓄電池時，需配合1個EPS75-4815AF電源系統或1個ETP4890電源系統使用，當外部交流電正常供電時進行蓄電，外部110V/220V交流供電中斷時，蓄電池可以供電4小時。當UPM為OptiX OSN系列設備供電時，只需一個電源系統與蓄電池組相連。
