Metro3000面板SCC原理

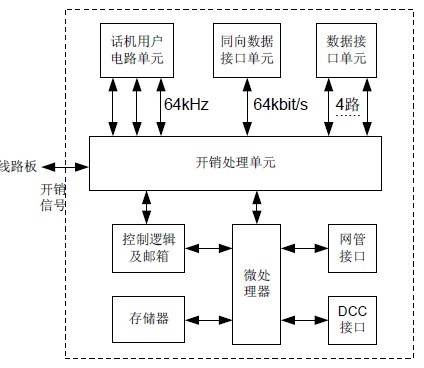

　　Metro3000設備面板SCC由控制邏輯郵箱、DCC接口、微處理器、存儲器、網管接口、電話用戶電路單元、同向數據接口單元、數據接口單元及開銷處理單元構成，其結構圖及各功能如下所示：

　　

　　控制邏輯及郵箱：保持與各單板的通信，實現對各單板的監測、管理與控制。

　　DCC 接口：處理數據通信通路(DCC)中的D1～D12 字節，用于再生段終端之間交流OAM 信息。

　　微處理器：在Metro3000設備中實現對各功能模塊的監控，控制所有存儲器。

　　存儲器：存放設備運行所需的BIOS 程序、主機軟件，保存性能監視和配置數據。

　　網管接口：提供與網管系統連接的F 接口和Q 接口。通過F 接口可實現本地網元與網管系統的通信。通過Q 接口可實現整個SDH設備網絡與網管系統的通信。

　　話機用戶電路單元：通過用戶電路與開銷處理單元聯系，完成控制系統信令的發送和接收，支持普通的音頻二線話機正常工作。

　　同向數據接口單元：為Metro3000設備提供F1 接口，完成64kbit/s 數據的發送與接收。

　　數據接口單元：最大傳輸速率為19.2kbit/s。四路透明傳輸接口可完成點到多點的數據廣播。兩路非透明傳輸接口與PHONE2 或PHONE3 配合，實現數據的出子網連接。

　　開銷處理單元：與線路單元相連。接收方向，完成線路業務E1、E2、F1 開銷字節的提取。發送方向，完成線路業務E1、E2、F1 開銷字節的插入。可參考資料SCC面板說明。
