OptiX Metro100光傳輸設備功能特性

OptiX Metro100為盒式設備，應用于傳輸網絡的接入層。設備尺寸為442mm（寬）x 220mm（深）x43.6mm（高），除電源模塊外，設備所有的功能單元都集成在一塊單板上。可提供STM-1光接口，與其他接入層設備一起構筑整個傳輸接入層的設備群。

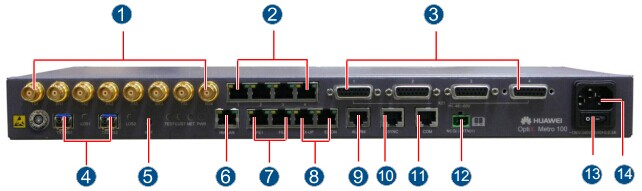

1、E1業務接口（BNC） 2、E1業務接口（ RJ-45 ） 3、E1業務接口（ DB15 ） 4、STM-1光接口 5、復位按鈕 6、網管接口 7、以太網業務接口 8、堆疊接口 9、告警接口 10、時鐘接口 11、外置UPM管理端口/調試接口 12、直流電源接口 13、交流電源開關 14、交流電源接口

產品特點

OptiX Metro100支持RJ-45（120Ω）、BNC(75Ω)和DB15（X.21）3種E1業務接口；

支持Radius安全控制，通過用戶的服務器對各網元的所有賬戶和密碼進行統一管理。任何用戶登錄網元都必須通過認證，因此網絡安全性高；

最大支持1+3個設備的堆疊，即16路E1業務接入同一個光路；

支持通過網管和Web LCT對設備進行配置和維護，支持一鍵式恢復到默認配置；

支持機柜安裝（19英寸機柜/ETSI600mm/ETSI300mm開放機柜）、壁掛式安裝和桌面安裝，用戶可以根據現場情況，選擇合適的安裝方式。機柜安裝時，機盒上下必須留有1U（U=44.45mm）以上的散熱空間，并且避免其他設備排出的高溫氣流導入到機盒中。

OptiX Metro100能夠提供以下電源接入：

110V/220V交流電源接入，電壓范圍：90V～264V，頻率范圍：47Hz～63Hz；

-48V/-60V直流電源接入，電壓范圍：-38.4V～-72V。

支持一路交流和一路直流電源同時輸入，相互備份。OptiX Metro100設備的交流電源有開關，控制交流電源的通斷，直流電源無開關。當交流和直流電源都無效時，傳輸設備會上報掉電告警VOLT_LOS。設備只有在HWECC模式下才支持掉電告警VOLT_LOS。
