Optix PTN3900設備帶內DCN故障處理（一）

　　本文介紹的是Optix PTN3900設備帶內DCN出現故障時的現象、對系統的影響、可能原因。

　　前提條件

　　查看工程文檔，確認網元各個單板均使用配套版本。

　　Optix PTN3900設備帶內DCN故障現象

　　處理帶內DCN的故障時，通常會遇到以下故障現象。

　　1、網管與網元通信中斷，網管上網元圖標變灰色，網元脫管。

　　2、網管操作命令沒有響應。若響應中斷時間持續超過2分鐘，網管與網元通信中斷。

　　3、網管查詢信息部分丟失。

　　Optix PTN3900設備帶內DCN故障處理流程圖

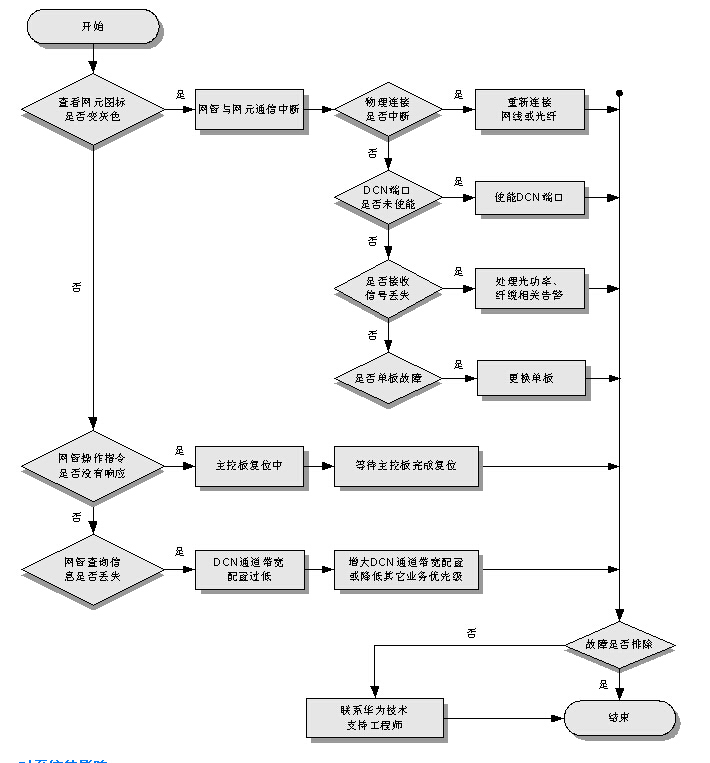

　　帶內DCN故障處理流程圖如圖1所示。

圖1 帶內DCN故障處理流程圖

　　Optix PTN3900設備帶內DCN故障對系統的影響

　　1、網元和網管通信中斷后，通過該網元來保持與網管通信的網元，若無其它方法連接網管，也將處于脫管狀態。其它網元則無影響。

　　2、若承載帶內DCN的物理通道故障，則會影響該物理通道上承載的其它業務。

　　Optix PTN3900設備造成帶內DCN故障的可能原因

　　對應故障處理流程圖，帶內DCN故障原因如下：

　　原因1：全網內的網元ID、網元IP或者子網掩碼存在沖突。

　　原因2：故障網元的帶內DCN端口未使能，或對接端口參數配置不一致。

　　原因3：故障網元與網管之間的物理連接中斷。

　　原因4：接收信號丟失或接收光功率過低，無法提取DCN報文。

　　原因5：單板故障。

　　原因6：DCN穿越的第三方網絡不健康，引入DCN風暴或DCN中斷。

　　原因7：帶內DCN通道帶寬配置過低。

　　原因8：故障網元主控板正在復位或發生了主備倒換，帶內DCN報文得不到響應。
