OptiX PTN 3900軟件結構概述
發表時間：2016年07月27日閱讀數：3641次來源：

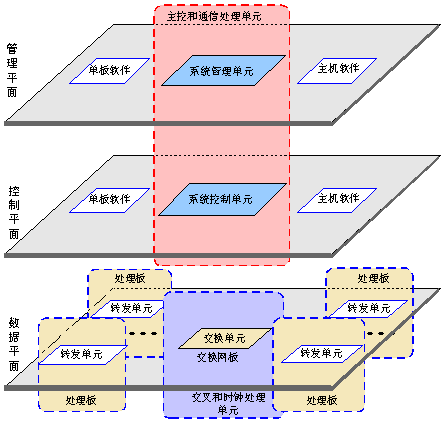

今天華佳慧科技來給大家分享一下OptiX PTN 3900軟件結構概述，Optix PTN 3900軟件結構分為管理平面、控制平面、數據平面三個平面。OptiX PTN 3900的體系結構邏輯框圖如圖1所示。
圖1 OptiX PTN 3900的體系結構邏輯框圖
管理平面
Optix PTN 3900設備的管理平面包括性能管理、故障管理、配置管理、軟件管理、二層協議控制和安全管理功能等。主機軟件和單板軟件都屬于管理平面。其中單板軟件用于管理數據平面。
控制平面
Optix PTN 3900設備的控制平面是由一組通信實體組成，負責完成呼叫控制和連接控制功能。通過信令完成連接的建立、釋放、監測和維護，并在發生故障時自動恢復連接。主機軟件和單板軟件都涉及一部分控制平面。
數據平面
Optix PTN 3900設備的數據平面是根據控制平面生成的轉發信息，完成對業務數據的接收和轉發。同時數據平面還完成對業務的控制報文檢測功能，并上報給控制平面、管理平面做進一步的處理。數據平面主要由處理板和交叉板的硬件實現。
